Projetos De Estruturas Metálicas
E.M Reis / RS
Esta Descrição técnica visa estabelecer critérios para a fabricação, o transporte e a instalação das estruturas metálicas, dos mezaninos, assegurando a qualidade, a segurança, a funcionalidade e a durabilidade das mesmas, conforme projetos executivos e normas técnicas vigentes.
O objetivo compreende fabricação, pintura, transporte e montagem das estruturas metálicas, incluindo, mas não se limitando a:
Perfis metálicos (vigas, colunas, treliças, etc.); Chapas e conexões metálicas; Parafusos; Chumbadores e Elementos de fixação; Pintura e proteção anticorrosiva;
Montagem e soldagem em campo.
NORMAS APLICÁVEIS:
ABNT NBR 8800 — Projeto de Estruturas de Aço e de Estruturas Mistas de Aço e Concreto de Edifícios;
ABNT NBR 14762 — Dimensionamento de Estruturas de Aço Constituídas por Perfis Formados a Frio;
ABNT NBR 7013 — Soldagem;
Normas NR (Normas Regulamentadoras) aplicáveis, especialmente NR-18 e NR-35.
MATERIAIS
Perfis Metálicos: Aço estrutural conforme ASTM A36, ASTM A572 ou equivalente.
Chapas: Aço carbono ou liga, conforme especificação de projeto.
Parafusos e Fixadores: Classe 8.8 ou superior, conforme ABNT NBR ISO 898-1.
Soldagem e Montagem: De acordo com a especificação da soldagem e compatíveis com o material base.
Tinta e Proteção Anticorrosiva: Primer epóxi e acabamento conforme o ambiente de exposição, em conformidade com NBR 15300.
FABRICAÇÃO
Corte e Conformação (realizados por processos mecânicos, térmicos ou oxicorte, garantindo precisão dimensional)
Rebarbação obrigatória das peças cortadas.
Inspeção de soldas e qualidade de pintura.
PROTEÇÃO SUPERFICIAL
Limpeza
Pintura (aplicação de tinta anticorrosiva, conforme especificado em projeto)
Primer Epóxi;
Acabamento em tinta Poliuretano, Epóxi ou conforme exposição (indústria, marítima etc.).

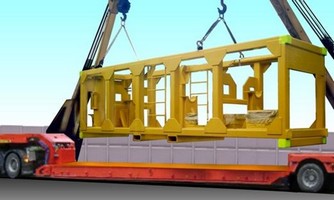

TRANSPORTE
Proteção adequada contra impactos e intempéries.
Amarração com cintas que não danifiquem a pintura ou a integridade das peças.
MONTAGEM E INSTALAÇÃO
Preparação do Local
Verificação da fundação e do prumo dos chumbadores.
Limpeza e nivelamento do terreno ou estrutura de apoio.
Montagem
Utilização de guindastes ou sistemas de içamento adequados.
União de peças com parafusos de alta resistência ou solda, conforme indicado no projeto.
Alinhamento, nivelamento e prumo rigorosamente verificados.
Soldagens
Executadas conforme especificações, com proteção contra intempéries.
Inspeção visual.
CONTROLE DE QUALIDADE
Inspeção das etapas de fabricação e montagem.
SEGURANÇA DO TRABALHO
Atendimento rigoroso às normas de segurança, especialmente NR-18 (condições e meio ambiente de trabalho na indústria da construção) e NR-35 (trabalho em altura).
Uso de EPI (Equipamentos de Proteção Individual) adequado.
Análise preliminar de risco (APR) para todas as atividades.
CRONOGRAMA
As etapas de fabricação e montagem seguirão cronograma aprovado pelo contratante, respeitando as interfaces com outras disciplinas e os prazos estabelecidos.
RESPONSABILIDADES
Fabricante: Garantir a qualidade da fabricação e da proteção superficial.
Montador: Responsável pela segurança, qualidade e integridade das estruturas durante a montagem.
Contratante: Disponibilizar fundações, acessos e apoiar as liberações necessárias.
